RELATED ARTICLES DW-100低温脆性试验机(多试样法)
一、产品技术参数
控温范围 | -60℃、 -70℃ 、-80℃(客户自选配) | ||||
降温速度 | +30℃ ~ 0℃ | 0℃ ~ -20℃ | -20℃ ~ -30℃ | -30℃ ~ -60℃ -40℃ ~ -60℃ | -60℃ ~ -70℃ |
约1.5℃/min | 约1.2℃/min | 约1.0℃/min | 约0.7℃/min | 约0.5℃/min | |
注:使用环境在室温下使用,工作时保持压缩机散温效果,可将侧门全部打开 | |||||
恒温后,试验3min时间内温度波动:<±0.5℃ | |||||
zui大外形尺寸 | 900×505×800mm(长×高×宽) | ||||
工作室尺寸 | 220×170×70mm(长×高×宽) | ||||
冷却介质 | 乙醇或其他不冻液 | ||||
搅拌电机 | 15W | ||||
工作电源 | 220V~240V,50Hz,2KW |

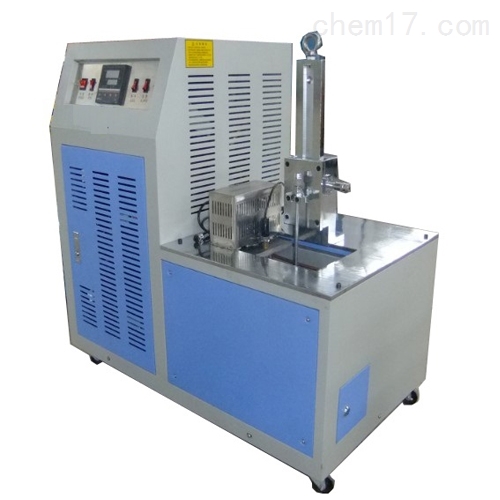

DW-100低温脆性试验机(多试样法)
三、结构原理
1、本设备由制冷压缩机主机体、加热装置、电子控制箱、冷却槽、冷却介质循环系统、自动报警装置等部分组成。启动制冷开关后,压缩机开始工作,制冷系统进入正式工作状态。制冷压缩机连续不断的工作,当接近设定温度时,冷却槽中的加热装置开始按比例提供热量,用以平衡制冷系统产生的多余冷量,以达到恒温的目的。搅拌可使冷却槽内的冷却介质不断循环,使温度均匀*。
2、试样夹持器
橡胶类:A试样每次zui多可夹持5个,一般不超过4个;
塑料类:A试样每次可夹持15个,B试样每次可夹持5个。
3、冲击装置
冲击装置由冲击锤和自锁机构组成。
4、冲击器
4.1橡胶类
a) 冲击头半径为1.6±0.1mm;
b) 冲击时,冲击头和试样夹持器之间间隙为6.4±0.3mm;
c) 冲击头的中心线与试样夹持器之间的距离为8.0±0.3mm。
四、使用方法
4.1向冷井中注入冷冻介质(一般为工业乙醇),其注入量应保证夹持器的下端到液面的距离为75±10mm。
4.2接通电源,温控仪和计时器显示灯亮。
4.3将试样垂直夹在夹持器上。夹的不宜过紧或过松,以防止试样变形或脱落。
4.4按下夹持器,开始冷冻试样,同时启动时序控制开关(或按动秒表)计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间,冷冻介质温度波动不得超过±1℃。
4.5拉动冲击锤自锁手柄,冲击锤在重力作用下自由下落,对试样做冲击动作。
4.6取下试样,将试样按冲击方向弯曲成180°,仔细观察有无破坏。
4.7试样经冲击后(每个试样只准冲击一次),如出现破坏时,应提高冷冻介质的温度,否则降低其温度,继续进行试验。通过反复试验,确定至少有两个试样不破坏的zui低温度和至少一个试样破坏的zui高温度,如这两个结果相差不大于1℃时,即试验结束。
五、试验标准
5.1橡胶类规格
A:试样的长为25.0±0.5mm,宽为6.0±1mm,厚为2.0±0.2mm
5.2要求
试样的表面应光滑,无外来杂质及损伤。成品应经打磨后裁制成相应尺寸。
